升降式止回閥優點及結構原理

發布日期：2020-12-07 點擊數：

升降式止回閥的大優點是其結構簡單。由于的運動部件是錐形閥盤，因此它經久耐用，幾乎不需要維護，并且是幾乎沒有磨損的金屬板。升降式止回閥的局限在于必須將其安裝在水平管道中。金屬對金屬密封對中的升降式止回閥允許少量泄漏。這僅在流體回流密封要求不是很嚴格的情況下才適用。通常僅在供水系統中使用，通常用于避免蒸汽陷阱。冷凝水回流也用于冷凝水管道中離心泵的出口。

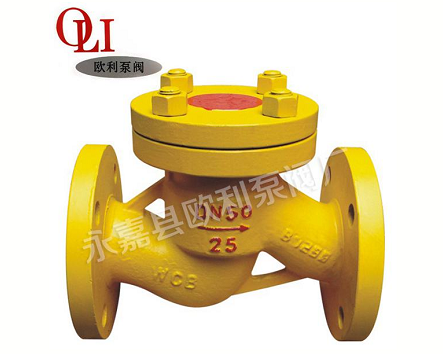

升降式止回閥

升降式止回閥的閥瓣自動運行。通常，圓錐形閥瓣被壓在閥的入口和出口之間的金屬板上。您可以將彈簧添加到光盤上并預加載。隨著流體向前流動，流體壓力的作用將錐形閥瓣從較寬的閥座上釋放并打開閥。當流體反向流動時，由于其自身重量，彈簧力（如果有彈簧預緊力）和流體的回流壓力的共同作用，閥盤返回閥座，閥關閉。

升降式止回閥的結構與截止閥有很多相似之處。閥體與截止閥體完全相同，可以共同使用。閥瓣的形狀與截止閥的閥瓣相同，導向軸和套筒分別位于閥瓣的上部和閥蓋的下部，閥瓣導向軸可在閥蓋的導向套筒內自由上下移動。使用導套的目的是確保閥瓣完全回到閥座。在閥蓋導向套的上部開有一個泄壓孔，當閥瓣上升時，排出套管內部的介質，減小了閥瓣打開時的阻力。盡管升降式止回閥運行可靠，但它具有較高的流阻，適用于小直徑。

升降式止回閥是常用的止回閥型號之一。這是單向閥模型，其中閥瓣沿閥瓣密封面的軸線上下移動。
